350公裏標準動車組電傳動係統

整列動車組牽引功率:10140kW        製動功率:13182kW

動車組最高運營速度:350km/h         最高試驗速度:385km/h

網壓:25kV/50Hz,單相交流              網壓波動範圍:17.5-31kV

時速350公裏中國標準動車組是動力分散型動車組，采用4動+4拖的動力配置。牽引係統主要由牽引變壓器
、牽引/輔助變流器

、牽引電機等構成

，永濟公司牽頭完成牽引係統的設計及地麵試驗。

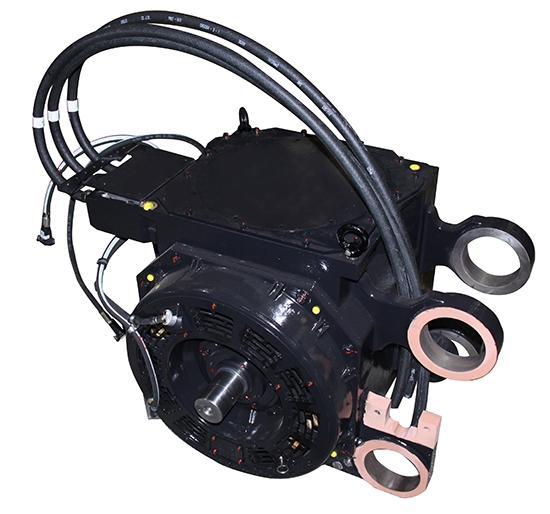

牽引電機

額定功率:650kW                             額定電壓: 2800V

額定電流:175A                                額定轉速:4173.7r/min

額定頻率:140Hz                              安裝方式:架懸式全懸掛

牽引變流器

額定輸入電壓:1850V                       額定輸入電流: 826A

額定輸出電壓:DC 3600V                  輸出電壓: 0-2800V

輸出頻率範圍:0-200 Hz

額定輸入電壓:DC 3600V

額定輸出電壓:三相 AC 380 V （相—相）

輸出電壓諧波含量THD:≤5 %

額定輸出容量: 200kVA

逆變+斬波功率功率模塊

額定輸入電壓: DC 3600V         額定輸出電壓:3相 AC 2800V

額定電流:348A(174A*2)           最大電流:500A(250*2)

IGBT工作頻率:≤450Hz             IGBT元件參數:6500V/750A

IGBT冷卻方式:水冷                 重量:75Kg

尺寸:約500.4mm×682.4mm×335mm（h×l×w）

牽引四象限功率模塊

額定輸入電壓:單相AC1850V             額定輸入電流:869A

額定輸出電壓: DC 3600V                 IGBT工作頻率:≤350Hz

IGBT元件參數: 6500V/750A             每個橋臂IGBT並聯數:2

IGBT冷卻方式:水冷                         重量:約75Kg

尺寸:約500.4mm×682.4mm×335mm（h×l×w）

輔助逆變功率模塊

額定輸入電壓:DC 3600V

額定輸出電壓:AC 1257.6V/50Hz/3p

額定輸出電流:102A(rms)                最大輸出電流:200A(rms)

IGBT元件參數:6500V/400A             IGBT工作頻率:≤1200Hz

IGBT數量: 6個

冷卻方式:強迫風冷 正常工作環境溫度 -40℃～40℃

重量:約115kg

尺寸:740mm×570mm×490mm（l×w×h）
