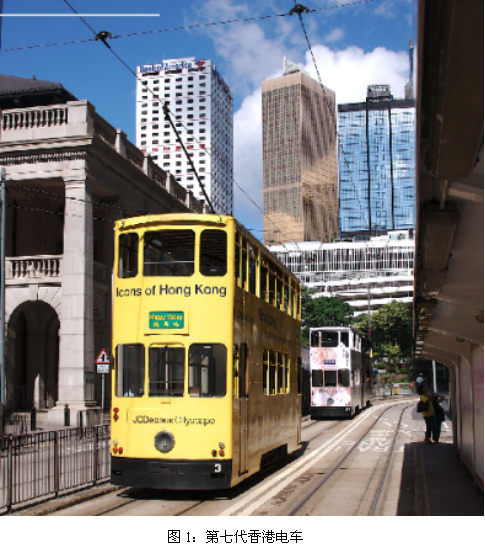

YX17 牽引係統--香港有軌電車

空載質量:12t                     滿載質量:19t

起動阻力:4×9.81 (N/t)

行駛阻力:（2.089+0.0394V+0.000675V2）×9.81 (N/t)

曲線阻力:（800/r）×9.81 (N/t) r=曲線半徑（m）

額定運行速度:30km/h        運行最大速度:45km/h

最大牽引力:19.0kN            平均加速度:1.0m/s2 (0-30km/h)

平均減速度:1.0m/s2          電製動距離:≤20m

輪徑:最大838mm,最小760mm,計算799mm

齒輪數比:7.615                 最大坡道:8‰

網線電壓:DC550（360-630）V 整車供電電流:≤DC250A

供電方式:受電弓架線網，鋼軌接地

輔助及控製電源:DC24V

xianggangdiancheyibuqianyinxitongshiyongyuxianggangyouguidianchejiaoliudianchuandongxitong
，zhuyaozuoyongshijiangshoudiangongjieshoudaodezhiliudianyajingguonibianqikongzhi
，zhuanhuanchengjiaoliudianya，kongzhiyibuqianyindianji，dadaocheliangdeqianyin、製動、保護等功能。 每套香港電車異步牽引係統包括牽引逆變器1台、異步牽引電機2台
、二級減速裝置2台
，濾波電抗器1台
，製動電阻裝置1台（香港電車公司提供）
，配電箱1台（香港電車公司提供）。每台車裝配一套牽引係統，電機帶減速裝置分別裝於車輛兩端
，牽引係統控製電源由車輛提供。

牽引電機

額定功率:50kW                 額定電壓:400 V

額定電流:106 A                 額定頻率:79Hz

額定轉速:1546 r/min          冷卻方式:自通風

永磁同步電動機

額定功率:50kW                   額定電壓:350 V

額定電流:92.4 A                  額定頻率:76 Hz

額定轉速:1520 r/min            冷卻方式:機殼風冷

牽引逆變器

額定容量:220kVA               額定輸入電壓:DC550(360-630)V

額定輸出電壓:400V            額定輸出電流:320A

額定工作頻率:79Hz            工作頻率範圍:0-124Hz

控製電源:DC24V                冷卻方式:強迫風冷

外形尺寸:680×480×330mm  安裝方式:立式安裝
