真空斷路器是幹線機車車輛的一個重要電氣部件，是整車與接觸網之間電氣連通、分斷的總開關，是機車上最重要的保護設備，當機車發生各種嚴重故障時能迅速、可靠、安全地切斷機車總電源，從而保護機車車輛的安全。
真空斷路器以真空作為絕緣介質和滅弧介質，利用真空狀態下的高絕緣強度和電弧擴散能力形成的去遊離作用進行滅弧，其結構特點為：單斷口，直動式氣缸傳動，電控控製，適用於幹線交流25kV各類型電力機車及動車組。
主要產品：22CB係列、22CBCK係列、22CBDL係列、22CBDP係列、24CB係列。
1. 機械及電氣集成技術

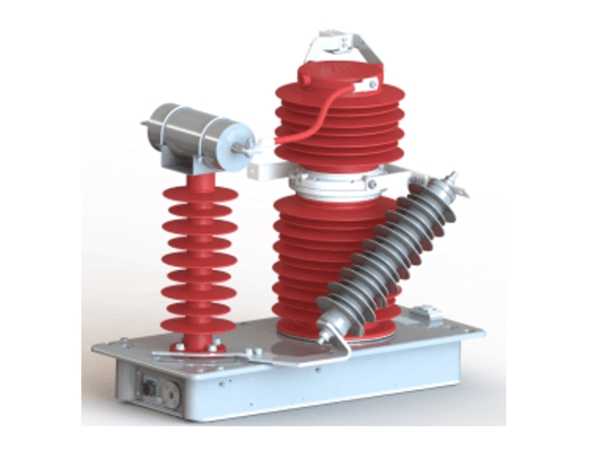

圖1 22CB(E)係列真空斷路器
2.分合閘特性匹配技術

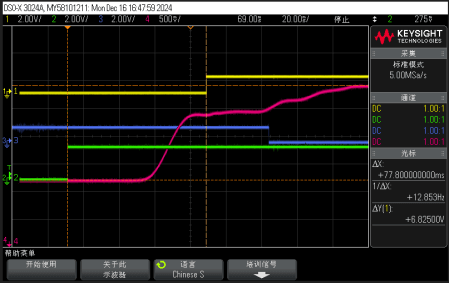

圖2 真空斷路器閉合過程
圖3 真空斷路器斷開過程
3.短路電流開斷技術
圖4 真空斷路器上絕緣子
| 額定電壓 |
31.5kV |
| 額定頻率 |
50Hz |
| 額定電流 |
1000A |
| 額定短路開斷能力 |
31.5kV，50Hz/20kA |
| 額定短路接通能力 |
50kA(峰值) |
| 額定短時耐受電流 |
20kA（1s） |
| 額定峰值耐受電流 |
50kA |
| 額定控製電壓 |
DC110V |
| 控製回路氣壓 |
450kPa～1000kPa |
| 主回路對地額定衝擊耐受電壓 |
185kV |
