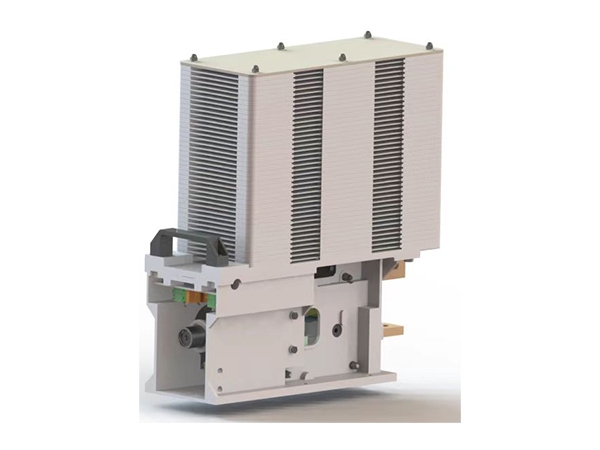

HSCB1510快速直流斷路器

來源: 2025-10-20

產品介紹

　　HSCB1510快速直流斷路器是為了打破國外產品在國內地鐵車輛應用市場壟斷而完全自主開發設計的一款基於空氣介質滅弧的直流斷路器；基於現有的空氣介質直流分斷技術，創新提出一種快速脫扣結構形式，以及配合倒“Y”型滅弧罩引弧通道設計，有效提升脫扣響應時間及斷路器短路分斷能力。

1.模塊化結構

2.快速脫扣響應技術

快速脫扣是HSCB1510直流斷路器的關鍵性能之一，創新性提出的在合閘作用點撥軸快速脫扣，並輔以雙撥叉結構提高脫扣響應穩定性；相較同類競品結構簡單可靠，動作響應時間快；同時通過更換調節凸輪來適配各種不同設定的脫扣電流，滿足不同的應用工況需求。

3.3倒“Y”型滅弧罩引弧通道設計

引弧結構是直流斷路器實現快速消弧的關鍵，滅弧罩中滅弧柵片采用倒“Y”結構設計，同時配合優化的引弧角設計，使電弧更易進入滅弧罩，提升滅弧性能。

4. 主觸點抗熔焊設計

觸點材料的選擇對直流斷路器電壽命、短路分斷能力及短時耐受性能至關重要，優化後的國產化主觸點材料，能夠滿足斷路器的使用性能要求，實現關鍵部件自主可控。
