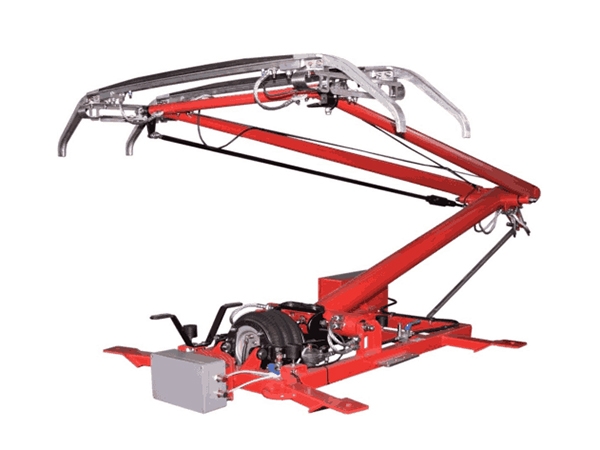

Несимметричный легкий пантограф с пневматическим приводом представляет собой тенденцию развития пантографа, и может одновременно применяться как на жесткой, так и на гибкой контактной сети. Легкий пантограф с пневматическим приводом серии CED130 и CED160 является основным пантографом для метрополитена компании Saide, и представляет собой продукт с хорошей надежностью и соотношением цены и качества, разработанный на основе технологии пантографа типа DSA путем переваривания и усвоения с учетом структурных преимуществ пантографов других зарубежных компаний. В настоящее время проекты по пантографам для городского рельсового транспорта компании Saide распространяются в 32 городах Китая и 13 странах и регионах за рубежом, и занимает долю более 60% на внутреннем рынке.
1. Технология системной интеграции шарнирного механизма
2. Технология динамики сети пантографа
3. Проектирование предельной токонесущей способности
4. Анализ и проектирование надежности конструкции
| Наименование |
Содержание |
| Окружающая температура |
-25~65℃ |
| Класс скорости |
80–160 км/ч |
| Номинальное напряжение |
DC1500В |
| Номинальный ток |
1700A |
| Максимальный пусковой ток |
2700 А (30 с) |
| Нормативное статическое контактное давление |
120N±10N |
| Диапазон регулирования статического давления |
70–140N |
| Высота спуска токоприемника |
310мм |
| Минимальная рабочая высота |
420мм |
| Максимальная рабочая высота |
2420 мм |
| Максимальная высота подъема токоприемника |
2700±100мм |
| Номинальное рабочее давление |
400кПа |
| Диапазон рабочего давления |
360–450 кПа |
| Время подъема и спуска токоприемника |
Подъем пантографа ≤8сек. (можно регулировать) Опускание пантографа ≤7сек. (можно регулировать) |
| Масса |
≤145 кг |
