Вакуумный прерыватель является важным электрическим компонентом локомотива, общим выключателем электрического соединения и отключения между целым локомотивом и контактной сетью, и самым важным защитным оборудованием на локомотиве, обеспечивающим быстрое, надежное и безопасное отключение общего источника питания локомотива при возникновении различных серьезных неисправностей на локомотиве, что позволяет обеспечить безопасность локомотива.
Вакуумный выключатель использует вакуум в качестве изолирующей среды и дугогасительной среды для гашения дуги с использованием эффекта деионизации, создаваемого высокой прочностью изоляции и способностью распространения дуги в вакууме, его конструктивные особенности: одиночный излом, привод цилиндра прямого действия, электрическое управление, он подходит для различных типов электровозов на магистральных линиях переменного тока 25кВ и моторвагонного подвижного состава.
Основная продукция: серии 22CB, 22CBCK, 22CBDL, 22CBDP и 24CB.
1. Технология механической и электрической интеграции

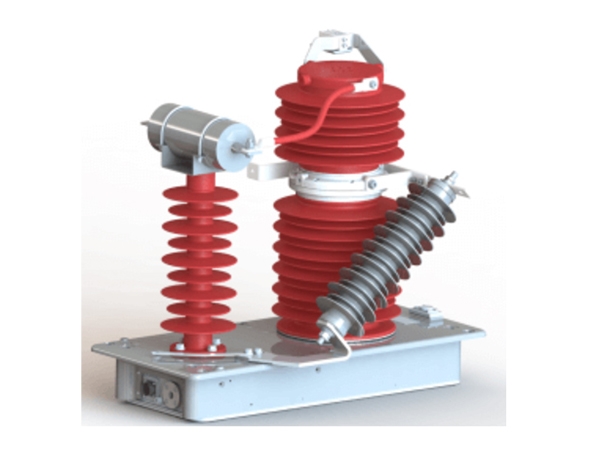

Рис. 1 Вакуумный выключатель серии 22CB(E)
2. Технология согласования характеристик выключения и включения
Рис. 2 Процесс замыкания вакуумного выключателя
Рис. 3 Процесс отключения вакуумного выключателя
3. Технология отключения тока короткого замыкания
Рис. 4 Изолятор на вакуумном выключателе
| Номинальное напряжение |
31,5 кВ |
| Номинальная частота |
50 Гц |
| Номинальный ток |
1000 А |
| Номинальная способность выключения при коротком замыкании |
31,5 кВ, 50 Гц/20 kA |
| Номинальная включающая способность при коротком замыкании |
50кА (пиковое значение) |
| Номинальный кратковременный выдерживаемый ток |
20 кА (1 с) |
| Номинальный пиковый выдерживаемый ток |
50 кА |
| Номинальное напряжение управления |
DC110 В |
| Давление воздуха в контуре управления |
450кПа - 1000кПа |
| Номинальное выдерживаемое ударное напряжение главного контура относительно земли |
185 кВ |
