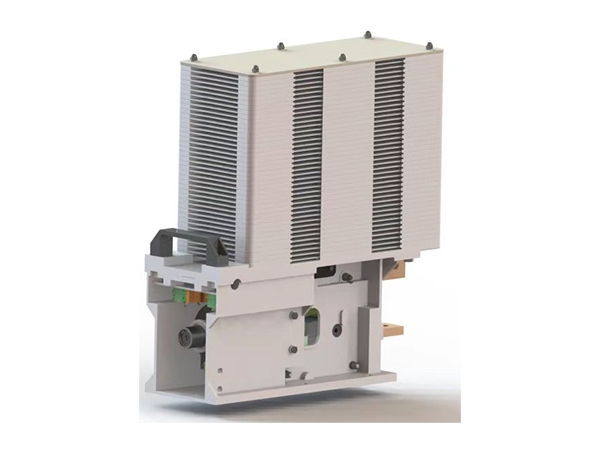

Быстродействующий автоматический выключатель постоянного тока HSCB1510 представляет собой автоматический выключатель постоянного тока на основе гашения дуги с помощью воздушной среды, разработанный полностью самостоятельно для нарушения монополии зарубежных продуктов на внутреннем рынке применения в вагонах метро; на основе существующей технологии размыкания постоянного тока в воздушной среде, была инновационно предложена форма конструкции быстрого расцепления в сочетании с конструкцией канала зажигания дуги с перевернутым «Y»-образным кожухом для гашения дуги, что эффективно сокращает время отклика на расцепление и способность выключателя к отключению при коротком замыкании.
1. Модульная конструкция
2. Технология быстрого отклика на расцепление
Быстрое расцепление является одной из ключевых характеристик выключателя постоянного тока HSCB1510, инновационно предложено быстрое расцепление через ось в точке действия включения в сочетании с конструкцией двойной вилки для повышения стабильности реакции расцепления; по сравнению с аналогичными конкурирующими продуктами конструкция простая и надежная, время отклика действия быстрое; в то же время, путем замены регулирующего кулачка можно адаптировать к различным установленным токам расцепления и удовлетворить требованиям разных режимов применения.
3. 3 Конструкция канала зажигания дуги с перевернутым «Y»-образным кожухом для гашения дуги
Конструкция зажигания дуги является ключом к быстрому гашению дуги в выключателях постоянного тока. Дугогасительная решетка в кожухе для гашения дуги применяет перевернутую «Y»-образную конструкцию с оптимизированным углом зажигания дуги, что облегчить вход дуги в кожух для гашения дуги и повысить характеристики гашения дуги.
4. Конструкция устойчивости главных контактов к сварке плавлением
Выбор материала контактов имеет решающее значение для электрического срока службы выключателя постоянного тока, способности к отключению при коротком замыкании и кратковременной устойчивости к воздействию внешних факторов, оптимизированный отечественный материал для главных контактов может удовлетворять требованиям к эксплуатационным характеристикам выключателя и обеспечить независимое управление ключевыми компонентами.
| Содержание |
Показатель |
Содержание |
Показатель |
| Номинальное рабочее напряжение |
1,8 кВ dc |
Перегрузочная способность |
4 кА/15 с |
| Номинальное напряжение изоляции |
2 кВ dc |
Способность к включению и отключению при коротком замыкании |
30 кА/15 мс |
| Номинальный ток |
1,2 кА dc |
Класс перенапряжения |
OV4 |
| Установленный ток при расцеплении |
1,2–2,5 кА |
Степень загрязнения |
PD3 |
| Номинальное напряжение управления |
110 В dc |
Механический срок службы |
250 000 раз |
