1、係統用途與組成
新八軸電傳動係統用作同車公司交流傳動八軸9600kW貨運電力機車，對機車進行牽引和製動特性控製。
主要包括牽引係統，輔助係統及微機網絡控製係統等。其中牽引係統主要由受電弓、高壓電器、牽引變壓器、牽引變流器、輔助變流器、牽引電機等構成；網絡控製係統（TCMS）主要由主處理單元（MPU）、MVB/WTB網關（GW）、牽引控製單元（TCU）、輔助控製單元（ACU）、遠程輸入輸出單元（RIOM）和司機顯示單元（DDU）等構成。
2、主要技術參數
1）牽引係統
網壓 25kV/50Hz,單相交流
網壓允許波動範圍 17.5kV～31kV
最高速度 120km/h
機車持續製牽引力 554kN
恒功率速度範圍
牽引 62.4～120km/h
再生製動 67.8～120km/h
2）主變流櫃
額定輸入電壓 AC 950V
額定輸入電流 1620A
最大輸入電流 1820A
頻率 50Hz
中間電壓 DC1800V
最高中間電壓 DC2000V
輸出電壓 1390V/3p
輸出頻率 76Hz
最大輸出頻率 141Hz
輸出電流 620A
最大輸出電流 760A
四象限功率元件 1500A/3.3kV IGBT
逆變器功率元件 1500A/3.3kV IGBT
變流器效率 不小於98％
控製電壓 DC110V
波動範圍 DC77-137V
冷卻方式 強迫水循環風冷
外形尺寸 4180mm×950mm×2000mm
重量 約2830kg

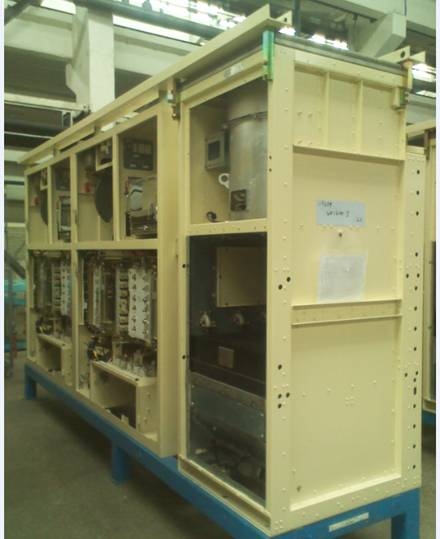

主變流櫃

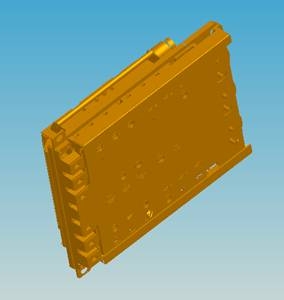

主變流櫃用功率模塊
3）牽引電機（YJ90A1）
額定功率： 1275kW；
額定電壓： 1391V；
額定電流： 620A；
額定轉速： 1500r/min；
額定頻率： 76Hz；
安裝方式： 滾抱結構
4）YQM26Q30牽引四象限功率模塊
額定輸入電壓 950V AC
額定輸出電壓 1800V DC
額定輸入電流 1820A
IGBT工作頻率 550Hz
每個橋臂IGBT並聯數 2
IGBT數量及冷卻方式 4個，水冷
外形尺寸 545mm×668mm×180mm（h×l×w）
重量 54kg
5）YQM26Q31牽引四象限+斬波功率模塊
IGBT電壓等級 3300V
IGBT工作頻率 550Hz
額定輸入電壓 AC 950V
額定輸入電流 AC 1640A
最大輸入電流 AC 1820A
額定輸出電壓 DC 1800V
斬波電壓 DC 2170V
每個橋臂IGBT並聯數 2
IGBT數量及冷卻方式 5個/水冷
正常工作環境溫度 -40℃～40℃
重量 56kg
尺寸 545mm× 668mm×180mm（h×l×w）
6）YQM26Q32牽引逆變功率模塊
額定輸入電壓 1800V DC
額定輸出電壓 三相 AC 1390V
額定輸出電流 620A
額定輸出頻率 76Hz
最高開關頻率 550 Hz
每個橋臂IGBT並聯數 1
IGBT數量及冷卻方式 6個，水冷
外形尺寸 545mm×668mm×180mm（h×l×w）
重量 57kg
7）YQM26Q33輔助降壓斬波功率模塊
額定輸入電壓 DC1800V
額定輸出電壓 DC545V
額定輸出電流 275A
最大輸出電流 350A
斬波頻率 約600Hz
IGBT 1200A/3300V
續流二極管參數 800A /3300V
重量（max）： 約25kG
尺寸： 約527× 327×329 mm
8）YQM26Q34輔助過壓抑製功率模塊
Itsm（通態浪湧電流）： 10000A
I²t（I²t值）： 500000A²s
控製觸發門檻值：
ACU控製指令 的門檻值為730V
BOD控製的門檻值為800V
晶閘管規格：1600V/1000A
二極管規格：1600V/2000A
限流電抗器： 500µH
去耦電容器： 1µF/800VDC
外形尺寸： 400 x 160 x 168（mm）
重量： 7.5kg
9）YQM26Q35充電機功率模塊
功率變換器件 ：IGBT
額定輸入電壓：545VDC
額定輸出電壓：112VDC
額定功率： 14kW
散熱方式： 強迫風冷
效率： >90%
充電模塊外形尺寸：370×379.5×283.5
重量： 16.5kg+5%
10）YQM26Q36輔助逆變功率模塊
額定容量 135kVA
5秒鍾過載容量 200kVA
額定輸入電壓 545V DC
額定輸出電壓 380V 3相AC
額定輸出電流 205A
過載輸出電流（5S） 304A
IGBT冷卻方式 強迫風冷
總重 約31 kg
尺寸（長x寬x高）523 x 341 x 341.5 mm
11）YQM26Q37二極管功率模塊
輸出功率：14kW
主要器件：功率二極管
冷卻方式：強迫風冷
二極管模塊外形尺寸：370×379.5×209.4（mm）
3、主要技術特點
