1、概述

時速350公裏中國標準動車組是動力分散型動車組，采用4動+4拖的動力配置。整列動車組牽引功率為10140kW

，製動功率為13182kW。

牽引係統主要由牽引變壓器、牽引/輔助變流器
、牽引電機等構成，永濟公司牽頭完成牽引係統的設計及地麵試驗。



動車組最高運營速度：350km/h

最高試驗速度：385km/h

    網壓                        25kV/50Hz,單相交流

網壓波動範圍                17.5kV～31kV

2、主要技術參數

   牽引變壓器：

輸入頻率	50 Hz
額定功率 原邊 次邊	1*6433 kVA 4*1608 kVA
額定電流 原邊 次邊	257 A 4*869 A
額定電壓 原邊 次邊	25 kV 1850 V
漏電感	2.9 mH
冷卻方式	強迫導向油循環風冷
絕緣等級	F
額定效率	95%

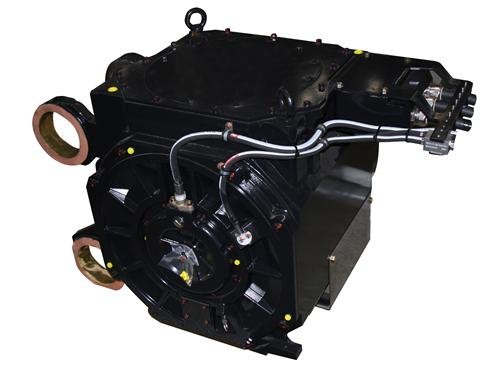

牽引電機（YJ268A）

額定功率：            650kW；

額定電壓：            2800V
；

額定電流：            175A
；

額定轉速：            4173.7r/min；

額定頻率：            140Hz；

安裝方式：            架懸式全懸掛

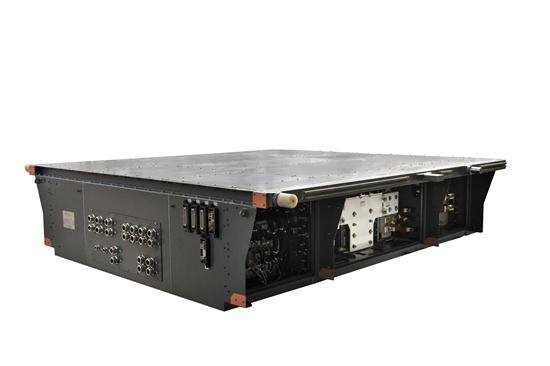

牽引變流器（YGZN2Q256）

額定輸入電壓：          1850V

額定輸入電流：          826A

額定輸出電壓：          DC 3600V

輸出電壓：              0～2800V

輸出頻率範圍：         0～200 Hz

輔助變流器（YGN2Q258）

額定輸入電壓：          DC 3600V

額定輸出電壓：              三相 AC  380 V （相—相）

輸出電壓諧波含量THD：     ≤5 %

額定輸出容量：            200kVA

逆變+斬波功率功率模塊（YQM26Q54）

額定輸入電壓                        DC 3600V

額定輸出電壓                        3相AC2800V

額定電流                                348A(174A*2)

最大電流                                500A(250*2)

IGBT工作頻率                      ≤450Hz

IGBT元件參數                      6500V/750A

IGBT冷卻方式                      水冷

重量                                               約75Kg

尺寸                                               約500.4mm×682.4mm×335mm（h×l×w）

牽引四象限功率模塊（YQM26Q55）

額定輸入電壓                               單相AC1850V

額定輸入電流                               869A

額定輸出電壓                               DC 3600V

網壓22.5KV時輸入電流            966A

額定輸出電壓                               DC 3600V

IGBT工作頻率                             ≤350Hz

IGBT元件參數                             6500V/750A

每個橋臂IGBT並聯數                2

IGBT冷卻方式                             水冷

重量                                                      約75Kg

尺寸                                                      約500.4mm×682.4mm×335mm（h×l×w）

輔助逆變功率模塊（YQM26Q56）

額定輸入電壓          DC 3600V

額定輸出電壓          AC 1257.6V/50Hz/3p

額定輸出電流          102A(rms)

最大輸出電流          200A(rms)

IGBT元件參數          6500V/400A

IGBT工作頻率          ≤1200Hz

IGBT數量及冷卻方式    6個，強迫風冷

正常工作環境溫度      -40℃～40℃

重量                  約115kg

尺寸                  740mm×570mm×490mm（l×w×h）

3

、主要技術特點

每個牽引單元由兩個獨立的動力係統組成

，牽引係統由牽引變壓器（2台）、牽引變流器及冷卻單元（4台）、牽引電機（16台）組成。

牽引變流器采用目前電壓等級最高的6500V  IGBT功率器件進行電能變換。牽引變流器整機及控製係統完全自主設計，具有完全自主知識產權。

時速350公裏中國標準動車組項目來源於中國鐵路總公司，依據時速350公裏中國標準動車組牽引係統技術條件進行完全自主設計。

牽引變流器

、輔助變流器為各自獨立的裝置，牽引變流器冷卻單元外置，輔助變流器從牽引變流器中間回路取電。采用6500V電壓等級IGBT及完全自主設計的IGBT驅動板。
