1、係統用途與組成

漁船電推進係統主要配套於拖網漁船

、遠洋漁船、雙拖漁船
、罩網漁船等船型，主要功能是實現船舶前進、製動、後退及起停運行
；實現拖網及自航兩種運行工況的特性曲線輸出

，保證船舶動力充足、快捷高效
、安全可靠。主要由以下6大部件組成：變頻器、電動機、製動電阻
、駕控台、平波電抗及整機網絡控製器。



2
、主要技術參數

係統傳動形式：      交-直-交變頻調速（永磁）；

額定輸入電壓：      AC690V；

電壓變化範圍 ：     AC660V -720V

控製電源電壓：      DC24V

輔 助 電  源：      AC220V

推進係統功率：      2×140KW

輸出電壓            三相AC690V

輸出頻率            50Hz±1Hz

製動電阻阻值        16.7Ω

波形畸變因數        ＜5％

係統效率            ＞96％（在額定工況下）

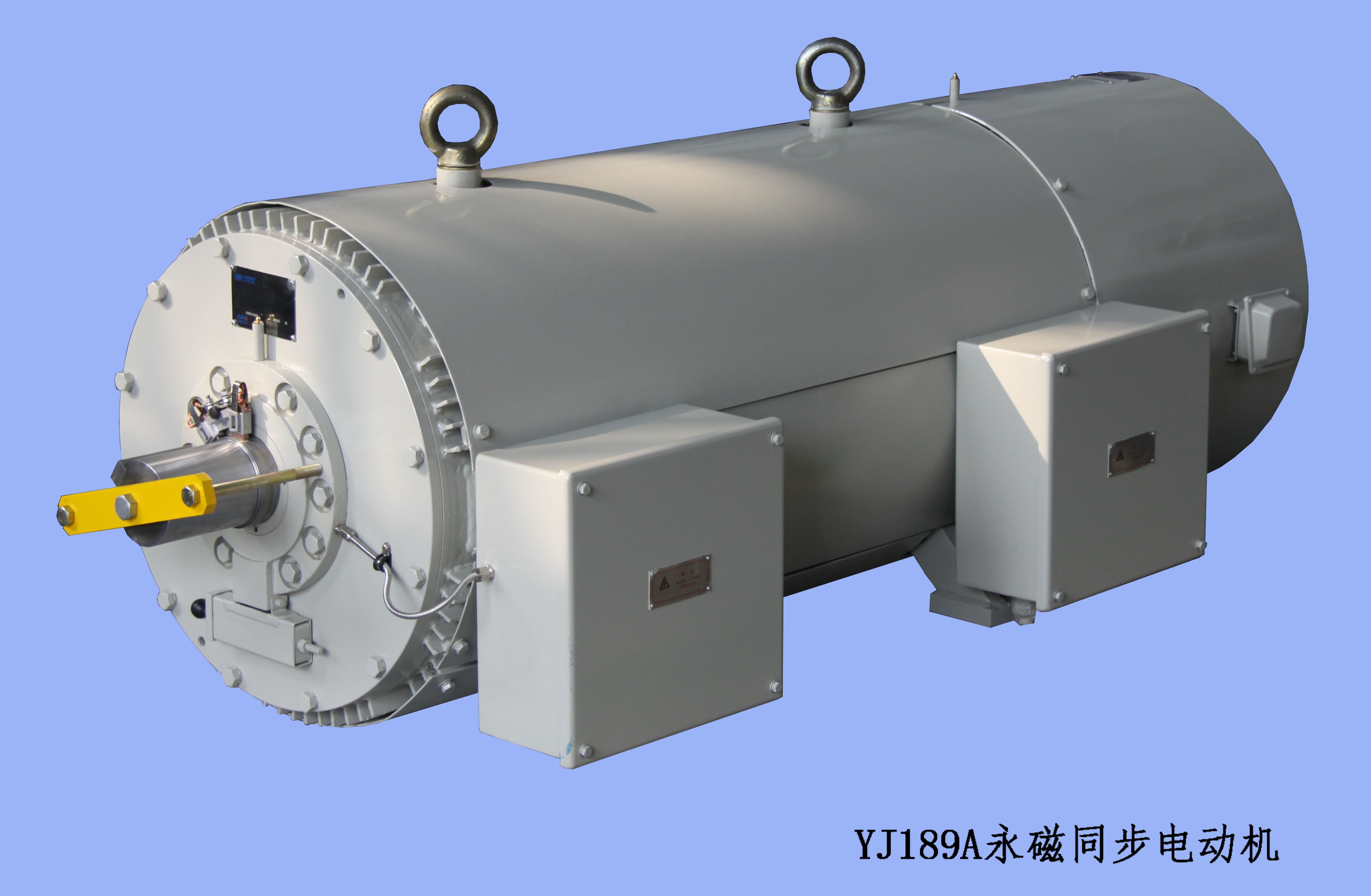

永磁同步電動機（YJ189A）

額定功率2*140kW

 額定電壓660 V

 額定電流 2*131 A

額定頻率57.7 Hz

額定轉速 1154 r/min

冷卻方式   機殼風冷



推進變流器（YGZN2Q231）

額定容量                  228kVA

額定輸入電壓          AC690V

額定輸入電流          AC190A

額定輸出電壓      660V

額定輸出電流      200A

控製電源          外部提供 DC24V/5A

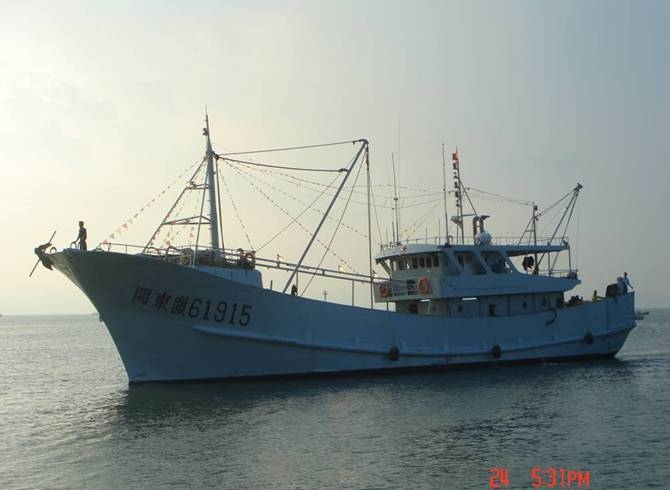

配套的36.5米拖網漁船

3、主要技術特點

• 針對漁船自航和拖網兩個運行工況功率差異大的特點

  ，設計了2×140KW雙電樞推進係統，以適應兩種運行工況

  ，同時保證故障冗餘
  ；
• 變頻器采用矢量控製方式，控製響應速度快、推進係統過載能力強，動態性好，調速精度高；
• 電推進係統實現了船舶低速恒轉矩和高速恒功率運行，動力性和操作靈活性提升明顯；
• 變頻器控製硬件采用標準3U機箱，標準化、模塊化程度高，抗幹擾能力強
  ；
• 采用永磁電推進係統，係統效率高、體積小
  、節能減排
  ；
