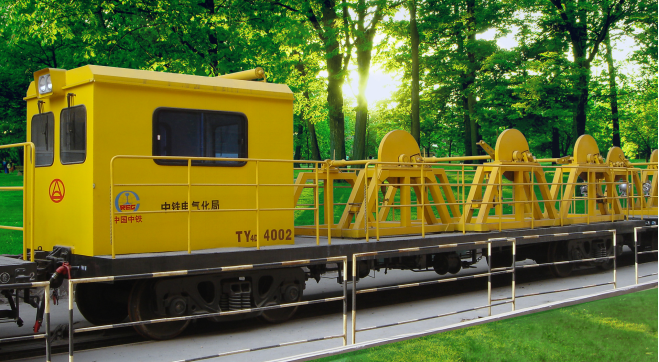

TY4D型接觸網放線車

，用於地鐵接觸網導線和承力索張力放線,可同時或單獨進行接觸網導線和承力索放線。本車適用於地鐵線路的施工
、維修單位使用，可縮短施工時的區間占用時間和接觸網的停電時間。具有操作簡單、性能可靠、維修方便、人員培訓快的優點。

主要技術規格

外形尺寸(長*寬*高）                 13630×2500×3460mm

轉向架型號                          轉K2

車鉤型號                            標準2號機車前鉤

車鉤中心線距軌麵高（空車）          880mm

車輪直徑                            840mm

最大運行速度                        100km/h

最小通過曲線半徑                     60m（10km/h時）

張力值範圍                           3～5kN

放線最大速度                         ≤10km/h

線盤數量                             3盤

允許最大線盤重量                     ≤3600kg

使用線盤軸孔孔徑                     Ø75-Ø125mm

線盤最小盤徑                         Ø 710mm

線盤最大盤徑                         Ø 2500mm

線盤最大寬度                         1400mm

適用接觸線的規格                     ≤150 mm2

適用承力索的規格                    ≤150 mm2

限界                                符合GB146.1－83《標準軌距鐵路機車車輛限界》

、地鐵上海莘閔線及廣州四號線車輛限界
