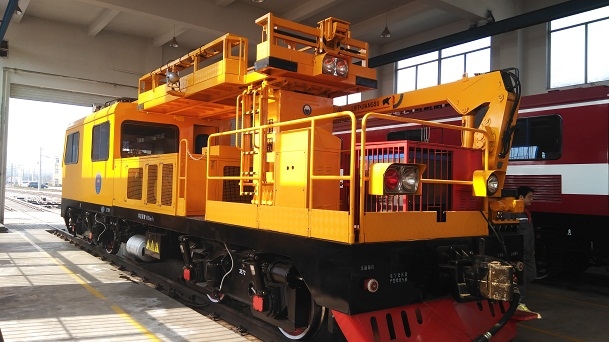

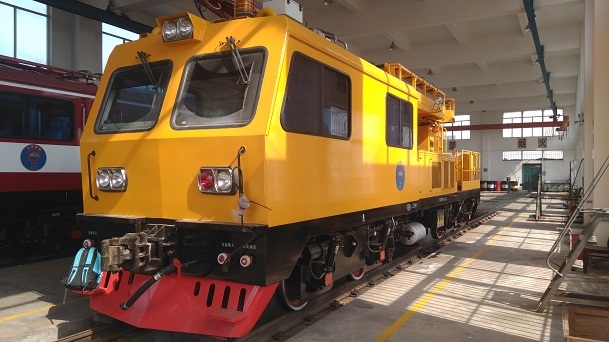

JW-4型接觸網檢測作業車

型號：JW-4

修別：中修、大修

1
、整車主要技術參數

軌距：1435mm

車輪直徑：840mm

轉向架軸距：1800mm

定距：7200mm

軸列式：1A-A1

傳動形式：液力機械傳動

CAT C7發動機功率：224kW(305Ps)

QSL9-C325發動機功率：242kW(325Ps)

最高運行速度：80km/h

通過最小曲線半徑：80m（最大通過速度10km/h）

製動方式：空氣製動及停車手製動

製動距離：<400m（單機、平直道
、初速80km/h）

整備重量：約34t

車鉤：13號車鉤

車鉤中心高度(距軌麵) ：880mm±10mm

燃油箱容量：580L

最大外形尺寸(長×寬×高) ：13350mm×2560mm×3700mm

2
、發動機主要技術參數

型號：CAT C7

型式：水冷、直列六缸
、增壓、空空中冷

額定功率/轉速：224kW（305Ps）/2200r/min

最大扭矩/轉速：1274N•m/1400r/min

排量：7.2L

缸徑X行程：110mm×127mm

燃油係：電控燃油係統

額定功率下燃油消耗率：230g/kW•h

機油規格：SAE15W/40 CD級、CE級或CF級

起動方式：DC24V電起動

3、傳動箱主要技術參數

型號：CAT 972G

型式：液力-機械傳動

檔位：四進四退

換檔方式：ECPC電液換檔

4、液壓升降回轉作業平台技術參數

平台麵積(長×寬) ：4700mm×1750mm

遠端距回轉中心距離：4000mm

平台地板麵距軌麵最大高度：最低狀態 3095mm
；最高狀態 4900mm

平台回轉範圍：左右各120°

平台前端最大載荷：300kg

平台回轉中心最大載荷：1000kg
