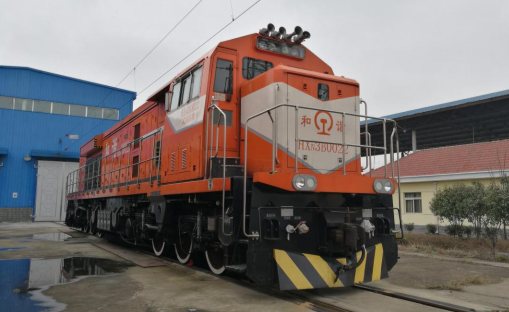

HXN3B型交流傳動調車內燃機車



產品說明：

HXN3B型內燃機車是交流傳動調車內燃機車
，由中車大連機車車輛有限公司研發及生產，該車主發輸入功率3250kW（4400馬力）
，為目前最大功率調車內燃機車之一。HXN3B型機車可解決目前調車場既有直流調車機車難以滿足整列牽出的狀況，並具有持續牽引力大、低油耗
、低排放
、低輔助功率消耗、運行速度高、可靠性高
、操作方便等技術特點。機車目前已實現批量生產。

性能參數：

型號：HXN3B

用途：調車及小運轉

軌距：1435mm

傳動方式：交－直－交傳動

軸式： C0-C0

輪徑：1250mm（新輪）；1200mm（半磨耗）
；1150(全磨耗）mm

軸重：25t

機車重量：150t

通過最小曲線半徑：100m

柴油機功率：3500kW

輪周牽引功率：2700kW

最高速度：100km/h

持續速度：18.3km/h

最大起動牽引力：560kN

持續牽引力：540kN

輪周電製動功率：2800kW

最大電製動力：300kN

前
、後車鉤中心距：22250mm

轉向架軸距：1900mm

機車外形尺寸：44900×3200×4770mm

特性曲線：

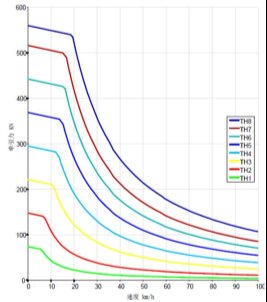

牽引特性曲線                    電阻製動特性曲線
