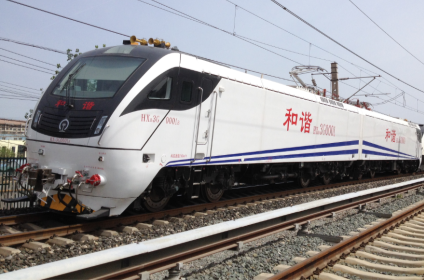

八軸交流傳動快速客運電力機車



產品說明：

機車構造速度210km/h，軸重19.5t；滿足160、200公裏速度等級的運用要求；單軸牽引功率1400kW，並有短時加載能力（軸功率1600kW）。

變流係統一體化程度高，集成主輔變流器、輔助濾波、列供技術；具有過分相輔機
、列車供電不斷電技術。采用全去耦、輕量化牽引變壓器
，采用心式臥放結構
，A級絕緣，普通礦物油。采用微機網絡控製的電空製動係統。

采用高強度結構鋼
，及鋁合金材料進行車體、屏櫃設計
；采用粘接式司機室頭罩

；兩節車連接采用牽引杆式車鉤及折棚風擋連接，減少機車衝動

；采用輕量化兩軸轉向架，低位推挽式牽引杆
，電機對置彈性架懸驅動，鑄鋁齒輪箱，輪盤製動方式
，空心車軸輪對裝配;通風機采用鋁製機殼
，強化型葉片，采用注油脂可維護軸承，具有重量輕、效率高、性能好、噪音低
、易維護等技術特點。

該機車的成功研製是中國鐵路裝備機車技術現代化的重要標誌
，填補200km/h速度等級客運需求。

性能參數：

型號：HXD3G

用途：幹線客運

軌距：1435mm

傳動方式：交－直－交傳動

軸式： 2（B0-B0）

輪徑：1250mm（新輪）；1200mm（半磨耗）；1150(全磨耗）mm

軸重：19.5t

機車重量：2×78t

機車輪周牽引功率（持續製）：11200kW

機車輪周牽引功率（半小時）：12800kW

機車輪周再生製動功率（持續製）：11200kW

構造速度：210km/h

最高運營速度：160km/h

最高試驗速度：231km/h

恒功率速度範圍：

牽引：95～200km/h

再生製動：132～200km/h

起動牽引力：480kN

機車持續製牽引力：424kN

最大再生製動力：305kN

前、後車鉤中心距：37735mm

轉向架軸距：2800mm

車體寬度：3100mm

車體頂蓋距軌麵高度：3950mm

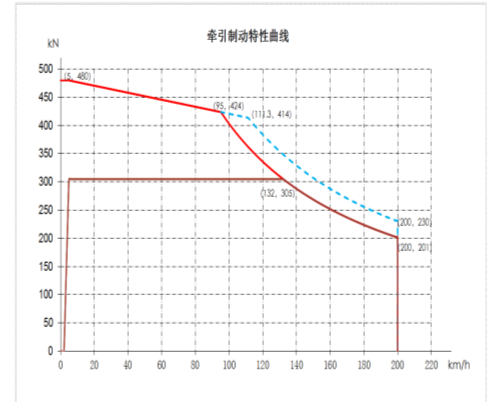

特性曲線：
