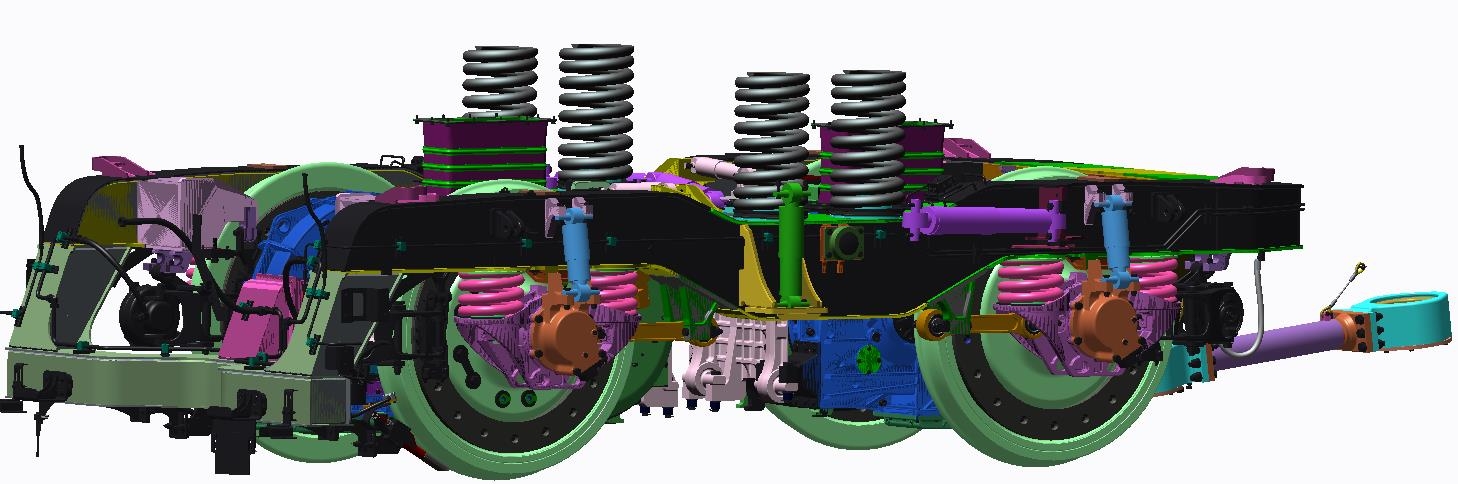

時速160公裏動力集中動車組動力車轉向架

時速160公裏動力集中動車組動力車轉向架

簡介：根據國內鐵路的主要技術政策，我國客貨運共線的主要幹線速度等級最高為

200km/h
，客運專線速度等級為200km/h～350km/h。本轉向架即基於200km/h 速度

等級的要求而開發，用於200km/h 速度等級B0－B0 軸式電力機車。

該轉向架的主要技術特點如下：

1、牽引電機采用對置方式。

2
、驅動單元（包括牽引電機
、齒輪箱和六連杆空心軸等）的懸掛采用彈性架懸。

3、驅動係統采用輪對空心軸驅動方式，齒輪箱為承載式鑄鋁齒輪箱，軸承采用

油潤滑，以適應200km/h 速度等級的機車要求。

4、軸箱軸承采用免維護的雙列圓柱滾子軸承單元（CRU160*270）。

5
、係懸掛係統采用單拉杆軸箱定位＋螺旋彈簧方式
，各均軸安裝垂向

減振器
；二係懸掛係統采用高圓螺旋彈簧＋橡膠墊結構，輔以各向減振器。

6、牽引裝置采用低位推挽牽引杆牽引


，以提高機車的粘著利用率。

7
、基礎製動采用輪盤製動方式。

時速160公裏動力集中動車組動力車轉向架

技術參數：

（1） 軌距                                1435mm

；

（2） 最高運行速度 （km/h）                ≥160

（3） 軸距                                 2800mm
；

（4） 車輪直徑                             1250mm（新輪）/1150mm（全磨耗）

（5） 轉向架總重                            17.910t；

（6） 軸重                                  19.8t

；

（7） 傳動比                                 3.96
