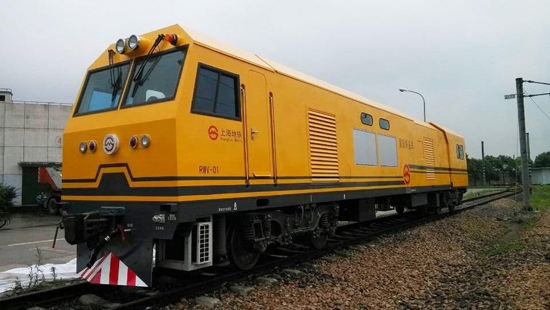

自行式鋼軌焊接車

“自行式”鋼軌焊接車在國內、guowaiditielingyujunshushouchuang
，gaibianyiwangjizhuangxiangshigangguihanjiechegongzuoshixuguidaocheqianyindebianzumoshi，zuoyejidonglinghuo。zixingshigangguihanguichejichengdugao，jishuxianjin，caiyongjiao-直-交傳動
，裝用進口的卡特彼勒C15型柴油機

、交流牽引電機，采用PLC控製係統和觸摸屏顯示交互界麵，最高自走行速度80km/h，通過最小曲線半徑80m。采用廣泛應用於國鐵、地鐵的LR1200型焊軌機，端部伸出機構可完成本軌及相鄰軌的焊接。

該車除具有焊軌作業功能外，還可擔當軌道車使用
，其牽引力大於目前普通的液力傳動軌道車的牽引力；同時還具有獨特的停車發電功能
，可為鐵路搶險
、施工機械、夜間照明和事故救援提供AC380V、220V
、50HZ的大功率三相交流電源。

基本參數：

1 軌距：1435 mm

2 機車限界：滿足地鐵限界要求

3 傳動方式：交-直-交流電傳動

4 軸式：Bo-Bo

5 輪徑：840 mm

6 軸重：≤14 t

7 計算整備重量：≤56 t

8 最大自運行速度：80 km/h

9 輪周牽引力

  a）起動牽引力：68kN

  b）持續牽引力：48kN

10 通過最小曲線半徑：80 m

11 軸距：2500 mm

12 車鉤中心線高度：880±10 mm

13 LR1200型懸掛式閃光焊機

  1) 型號：LR1200

  2) 作業效率：12 條焊縫/小時（連續閃光），18 條焊縫/小時（脈動閃光）

  3）最大頂鍛力： 1200 kN

  4）焊接最大截麵積：12000 mm²

  5）額定夾持力：2900 kN

  6）焊接質量符合TB/T1632-2005

  7) 焊接適用範圍：43 kg/m～75 kg/m
