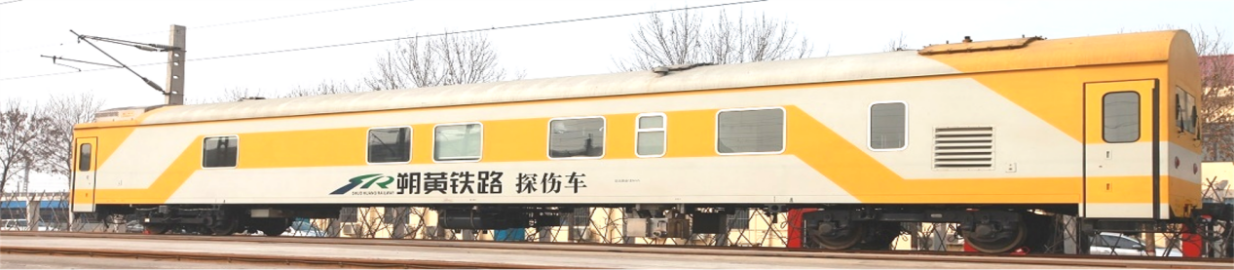

朔黃鐵路探傷車

產品編號：

產品名稱：朔黃鐵路探傷車

產品規格：

產品單位：

產品類別：工程機械

產品介紹：該列車是以25T客車為基礎
，應用於重載鐵路的鋼軌超聲波無損探傷檢測作業，是我公司為朔黃鐵路研發設計的軌道工程車係列產品之一。該列車采用框架式整體承載式的車體結構
，共有三節車廂。1號車廂安裝鋼軌超聲波探傷係統、巡檢係統、無線場強檢測係統，車內設置一個會議室

；2號車廂為軌道檢查係統

、接觸網檢測係統、路基道床檢測係統及綜合係統等設備用車，3號車廂為紅外軸溫探測係統、發電設備及生活設備用車。每節車廂內均配有衛生間

，裝有壓力衝水式集便係統。

1號車上配置有檢測室、維修室、儲物間
、配電室、衛生間和一個會議室，並在檢測室與通過台之間安裝了探傷用的兩個耦合水箱
，容積3立方米。會議室可滿足12人的會議要求。探傷檢測室內安裝鋼軌超聲波探傷係統
、巡檢係統、無線場強檢測係統、機櫃和控製櫃。一位端轉向架上安裝了探傷小車。

2號車上布置了前端通過台、檢測控製室
、配電室、衛生間、洗xi臉lian間jian後hou端duan通tong過guo台tai。車che體ti兩liang側ce各ge設she一yi外wai凸tu觀guan察cha窗chuang，以yi滿man足zu檢jian測ce時shi觀guan察cha的de需xu要yao。接jie觸chu網wang檢jian測ce工gong作zuo台tai處chu設she有you降jiang弓gong按an鈕niu，緊jin急ji降jiang弓gong按an鈕niu。一yi位wei端duan轉zhuan向xiang架jia上shang安an裝zhuang有you軌gui檢jian梁liang
，二er位wei端duan轉zhuan向xiang架jia上shang方fang車che頂ding處chu安an裝zhuang有you接jie觸chu網wang檢jian查zha設she備bei。

3號車每間設有上下4個鋪位（備有齊全的臥具）、台燈、液晶電視。車輛下方布置有模擬軸箱。

技術參數：

構造速度：最高120km/h

作業速度：最高80km/h

軌　　距：1435mm

通過最小曲線半徑：145m

最大坡度：不大於12‰

軸　　重：14t

軸　　距：2500mm

輪　　徑：910mm

外型尺寸：26576×3227×4433mm
